链路层的分析

Ethernet 协议分析

概述

以太网（Ethernet）是目前局域网中使用最广泛的链路层协议，最初由 Xerox（施乐）和 DEC 公司设计，并通过 DIX 联盟（DEC / Intel / Xerox）命名推广。

由于以太网部署简单、价格低廉，被广泛接受，最终由 IEEE 802.3 委员会将其标准化。

类似的局域网技术还有令牌环网、令牌总线网、FDDI 网等。随着以太网的大力发展，这些标准逐渐被市场抛弃，以太网成为事实上的局域网标准。

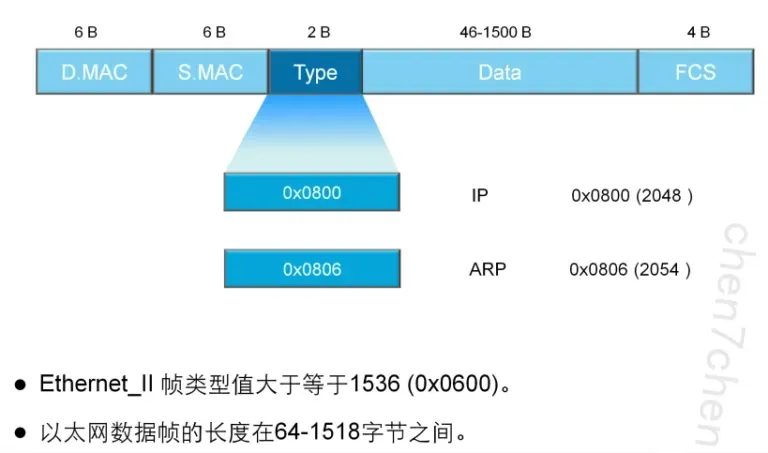

帧结构


一个完整的 Ethernet II 帧（含物理层前导部分）由以下字段组成：

字段长度作用
前导码（Preamble）7 字节10101010 交替序列，用于接收方时钟同步
帧起始定界符（SFD）1 字节10101011，标志帧正式开始
目标 MAC（Destination MAC）6 字节要发给谁
源 MAC（Source MAC）6 字节谁发的
类型（EtherType）2 字节告诉接收者”上层是什么协议”（IPv4 = 0x0800，ARP = 0x0806，IPv6 = 0x86DD）
数据载荷（Payload）46 ~ 1500 字节真正要传的内容（IP 包、ARP 包等），不足 46 字节时填充补齐
帧校验序列（FCS / CRC）4 字节CRC-32 校验，检测传输错误

MTU

以太网的 MTU（最大传输单元）为 1500 字节，即 Payload 的最大长度。上层 IP 包超过 MTU 时需要在网络层分片（见 IP 协议分析一节）。

最小帧长为 64 字节（从目标 MAC 到 FCS），不足时以填充字节补齐——这是早期 CSMA/CD 冲突检测机制的要求。

Wireshark 抓包效果（注意：网卡通常在上交前已剥掉前导码和 FCS，所以抓包里看不到这两个字段）：

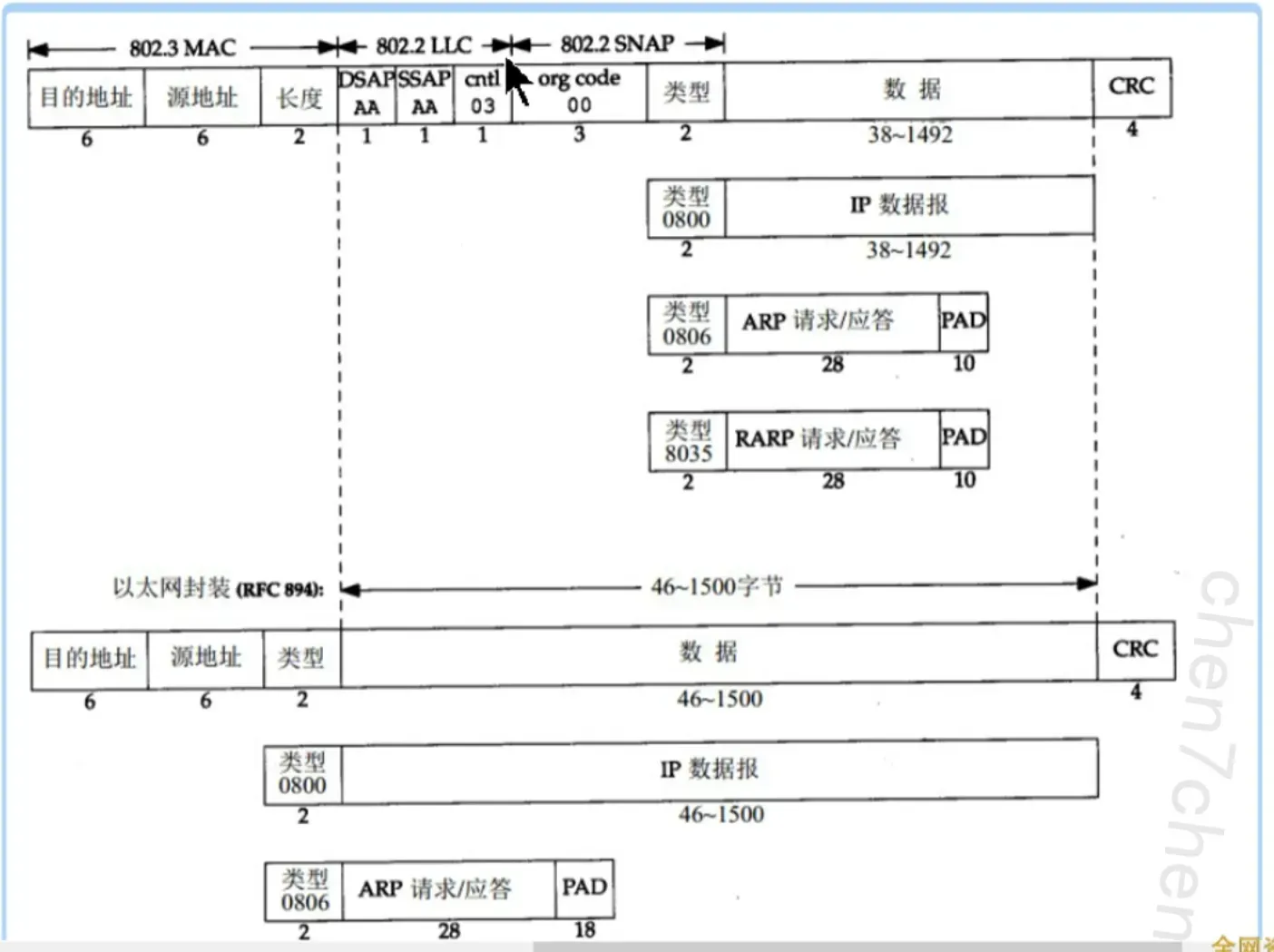

Ethernet II 与 IEEE 802.3 两种帧格式

以太网实际存在两种帧格式的区别：


  • Ethernet II（DIX 帧）：第 13~14 字节是 类型（Type） 字段，直接指明上层协议。这是当今互联网上实际使用的帧格式。
  • IEEE 802.3 帧：同一位置是 长度（Length） 字段，表示后续数据的长度，上层协议需要靠后面的 LLC/SNAP 子层头部来标识。

区分方法：该 2 字节字段的值若 ≤ 1500（0x05DC）则是长度（802.3 帧）；若 ≥ 1536（0x0600）则是类型（Ethernet II 帧）。0x0800、0x0806 等常见 EtherType 都大于 0x0600，因此不会冲突。

网络层

ARP 协议分析

ARP（Address Resolution Protocol，地址解析协议）用于实现 IP 地址到 MAC 地址的映射。

为什么需要 ARP

网络通信中，数据包依据 OSI / TCP-IP 模型自上而下逐层封装后向外发出。在局域网通信中，帧的封装不仅需要源/目 IP 地址，也需要源/目 MAC 地址。而上层应用程序一般只关心 IP 地址，不知道目标的 MAC 地址，因此需要 ARP 协议来动态获取目的主机的 MAC，完成二层封装。

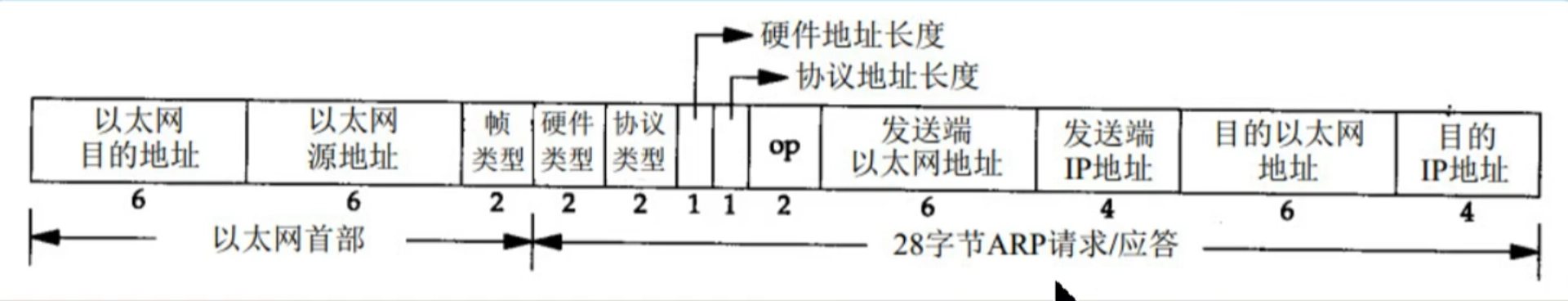

报文结构


字段长度含义典型值（以太网 + IPv4）
硬件类型（Hardware Type）2 字节标识链路层协议1 = 以太网
协议类型（Protocol Type）2 字节标识网络层协议0x0800 = IPv4
硬件地址长度（HLN）1 字节MAC 地址长度6
协议地址长度（PLN）1 字节IP 地址长度4
操作码（Opcode）2 字节ARP 数据包类型1 = 请求，2 = 应答
发送方 MAC6 字节发起方的 MAC 地址—
发送方 IP4 字节发起方的 IP 地址—
目标 MAC6 字节目标 MAC（请求时填全 0，表示未知待查询）—
目标 IP4 字节要查询的 IP 地址—

ARP 报文总长度固定为 28 字节，直接封装在以太网帧中（EtherType = 0x0806）。

基本 ARP

  • 解析方向：已知 IP 未知 MAC
  • 触发场景：局域网内同一网段的主机间通信，已知目标 IP，但本地 ARP 缓存表中缺少对应的 MAC 映射。
  • 工作流程：
    1. ARP 请求（Request，op=1）：源主机以以太网广播帧（目的 MAC 为 FF:FF:FF:FF:FF:FF）发送请求，询问”谁拥有这个 IP？”
    2. ARP 应答（Reply，op=2）：目标主机发现请求中的目标 IP 是自己后，以单播帧向源主机回复自己的 MAC 地址。
    3. 缓存更新：源主机收到应答后，将该 IP <-> MAC 映射写入本地 ARP 缓存表（默认有老化时间，Windows/Linux 通常为几十秒到几分钟），后续数据帧直接查表封装。

查看本机 ARP 缓存

  • Windows：arp -a
  • Linux：ip neigh show

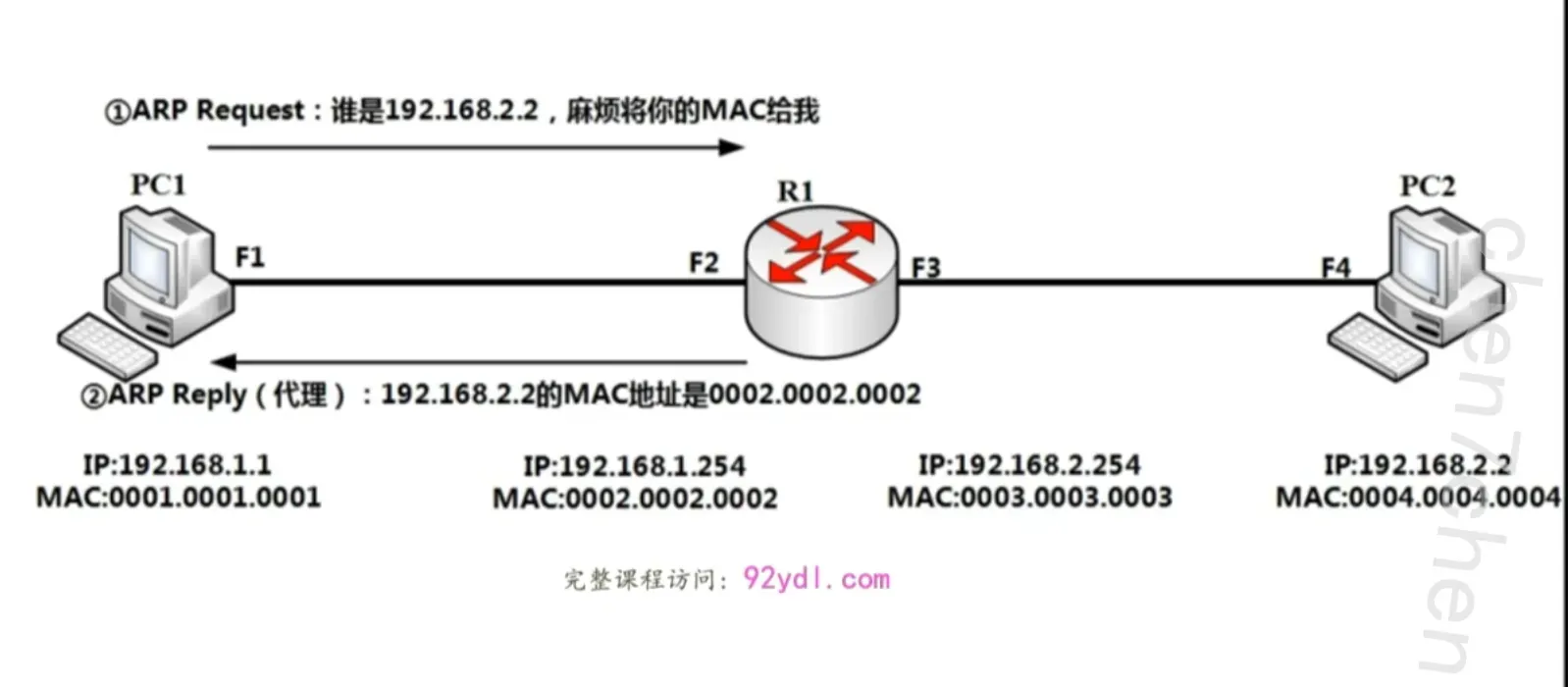

代理 ARP（Proxy ARP）


当局域网内部主机对跨网段目标发起 ARP 请求时，出口路由器/网关设备以自身 MAC 地址应答该请求，这一过程称为代理 ARP。

实现效果：源主机误以为网关的 MAC 就是跨网段目标的 MAC，把后续发往异网段的数据帧全部交给网关，由网关在网络层进行路由转发。该机制常用于屏蔽网络拓扑细节，或在没有正确配置网关的主机上”兜底”实现跨网段通信。

逆向 ARP（InARP）

  • 解析方向：已知本地链路标识（DLCI / Hardware ID） 查询对端设备的 IP 地址
  • 应用背景：主要应用于帧中继（Frame Relay）或 ATM 等非广播多路访问（NBMA）广域网拓扑中。路由器之间通过逻辑虚电路（PVC，由数据链路连接标识符 DLCI 标记）相连。
  • 工作逻辑：
    1. 路由器明确自身某接口通过特定虚电路（如 DLCI = 100）连通到对端，但不知道对端的 IP 地址。
    2. 沿该虚电路发送 InARP 请求（op = 8）：“连在 DLCI 100 另一端的设备，你的 IP 是多少？”
    3. 对端路由器以单播回复自身 IP（InARP Reply，op = 9）。
    4. 本地路由器自动构建并动态维护 DLCI <-> 对端 IP 映射表，用于三层报文的二层虚电路封装。

翻转 ARP（RARP）

  • 解析方向：已知自身的 MAC 地址 查询分配给自己的 IP 地址
  • 应用背景：早期无盘工作站（Diskless Workstation）启动场景。设备没有硬盘，无法保存网络配置，只知道自己固化在网卡 ROM 中的 MAC 地址。
  • 工作逻辑：
    1. 无盘工作站开机时在局域网内广播 RARP 请求：“我的 MAC 是 XX:XX:XX:XX:XX:XX，我的 IP 应该是什么？”
    2. 局域网中的 RARP 服务器接收请求，查询本地静态配置的 MAC <-> IP 数据库。
    3. 服务器以单播回复对应的 IP 地址。
  • 历史现状：RARP 只能分配 IP，无法提供子网掩码、默认网关、DNS 等配置，目前已被 DHCP（BOOTP 的扩展）彻底取代。

免费 ARP（Gratuitous ARP）

一种特殊的 ARP：请求/应答中的发送方 IP 与目标 IP 相同（即”自己问自己的 IP”）。主要用途：

  1. IP 冲突检测：开机或配置新 IP 时发出，若收到应答说明网内已有人占用该地址。
  2. 刷新他人 ARP 缓存：主备切换（VRRP/HSRP）、网卡更换后，主动广播新映射，让全网更新 MAC 表。

ARP 的安全问题（攻防视角）

ARP 设计于信任网络的时代，无任何认证机制——任何主机都可以伪造 ARP 应答：

  • ARP 欺骗 / ARP 投毒：攻击者持续向受害者发送伪造的 ARP Reply，声称”网关的 IP 对应我的 MAC”，同时向网关投毒反向映射，即可劫持双向流量，实现中间人攻击（MITM）。
  • 抓包特征：大量无请求对应的 ARP Reply、同一 IP 对应 MAC 频繁变化、免费 ARP 洪泛。
  • 常见工具：arpspoof（dsniff）、Ettercap、Bettercap。
  • 防御：交换机 DAI（动态 ARP 检测）、静态 ARP 绑定、ARP 防火墙。

IP 协议分析

IP（Internet Protocol）是 TCP/IP 协议栈中最核心的协议，提供面向无连接、不可靠的数据报传输服务：

  • 无连接：发送前不建立会话，每个包独立选路。
  • 不可靠：不保证送达、不保证顺序、不保证不重复；可靠性由上层（TCP）负责。

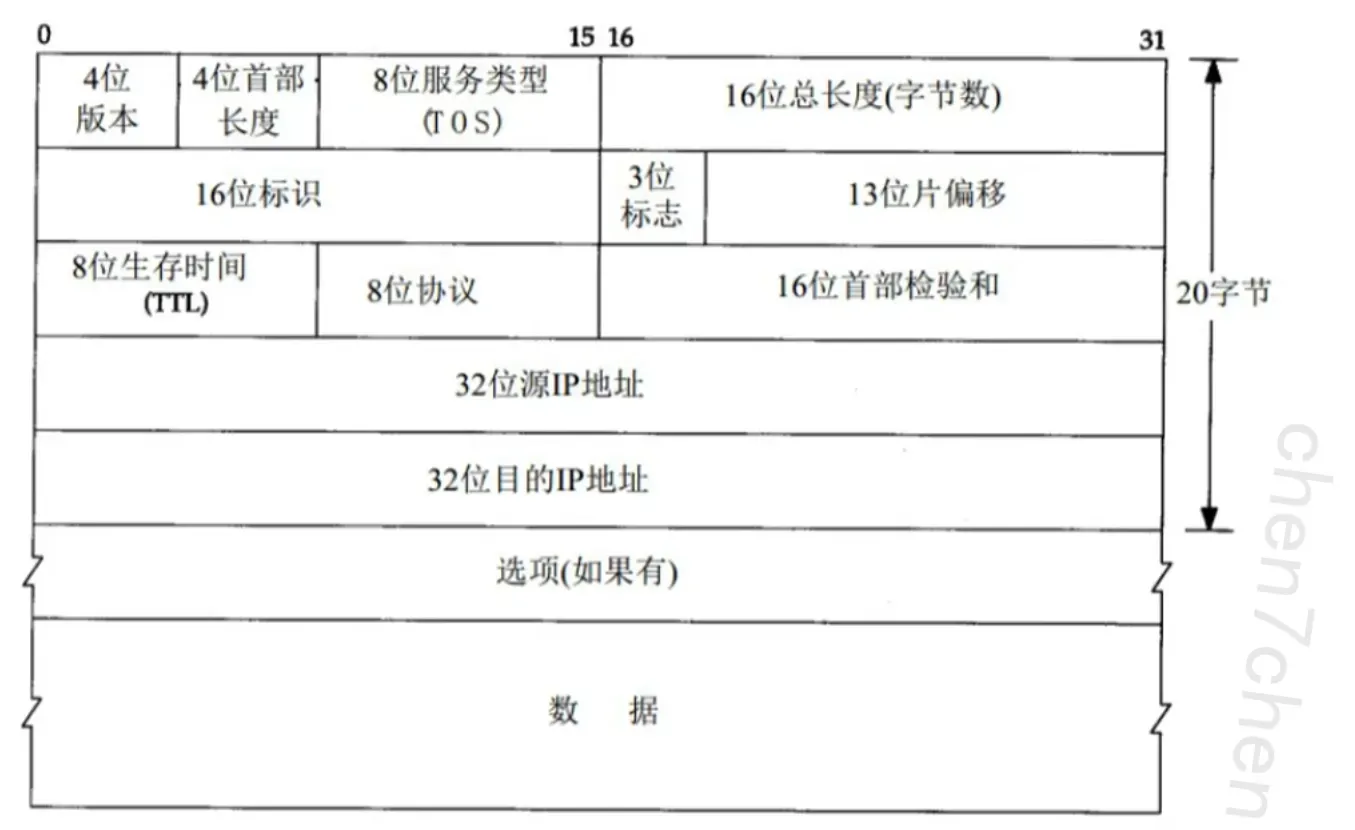

IP 首部结构


  1. 版本（Version，4 bit） 标识 IP 版本号，IPv4 中固定为 4。
  2. 首部长度（IHL，4 bit） IP 首部长度，单位是 4 字节（32 bit）。无可选项时值为 5，即 20 字节；含选项时最大为 15，即 60 字节。
  3. 区分服务（DS Field / 原 TOS，8 bit） 用于服务质量（QoS）标记。现代用法划分为 DSCP（前 6 bit，流量分类标记） 和 ECN（后 2 bit，显式拥塞通知）。
  4. 总长度（Total Length，16 bit） IP 首部 + 数据部分的总字节数，最大 65535 字节。结合 IHL 可算出数据部分长度：数据长度 = 总长度 - IHL × 4。
  5. 标识（Identification，16 bit） 用于分片重组。同一个原始 IP 包分出的所有分片具有相同的标识值；不同包之间标识不同（通常逐包递增或随机）。
  6. 标志（Flags，3 bit） 控制分片行为，每比特含义如下：
比特名称含义
0Reserved保留位，必须为 0
1DF（Don’t Fragment）是否禁止分片：0 = 可以分片，1 = 不能分片（路径 MTU 探测依赖此位）
2MF（More Fragments）是否还有更多分片：0 = 最后一个分片，1 = 后续还有分片
  1. 片偏移（Fragment Offset，13 bit） 标识本分片的数据在原始数据中的位置，单位是 8 字节。接收方据此把分片按序拼回原始数据报。
  2. 生存时间（TTL，8 bit） 不是时间概念，实际是可经过的路由器跳数。每经过一个路由器减 1，减到 0 则丢弃，并向源端发送 ICMP Time Exceeded 报文——这是 traceroute 的实现原理。
    • 常见初始值：Linux/macOS = 64，Windows = 128，网络设备 = 255。抓包时可据此粗略推断对端操作系统类型（需考虑途中跳数损耗）。
  3. 协议（Protocol，8 bit） 标识 IP 首部之后承载的上层协议：1 = ICMP，6 = TCP，17 = UDP。
  4. 首部校验和（Header Checksum，16 bit） 只校验 IP 首部，不校验数据部分（数据部分由 TCP/UDP 自己的校验和覆盖）。由于 TTL 每跳都会变化，每台路由器转发时都要重新计算此字段。
  5. 源地址（Source Address，32 bit）：发送端 IP。
  6. 目标地址（Destination Address，32 bit）：接收端 IP。
  7. 可选字段（Options）：长度可变，仅在实验或诊断时使用（如记录路由、时间戳），现网中极少使用，很多设备默认丢弃带选项的包。
  8. 填充（Padding）：用 0 把首部补齐到 32 bit 的整数倍。

IP 分片与重组

当 IP 包大于链路 MTU 且 DF=0 时，路由器将其分片：

  • 每个分片都是独立的 IP 包：相同的标识、各自的片偏移、除最后一个外 MF=1。
  • 中间路由器不重组，只有最终目的主机负责重组；任一分片丢失则整个数据报作废（上层重传）。
  • 攻防视角：分片曾被用于绕过 IDS/防火墙检测（分片重叠攻击、Tiny Fragment、Teardrop 等），现代设备会先做虚拟重组再检测。抓包分析时注意用 Wireshark 的重组视图还原原始报文。

传输层

UDP 协议分析

UDP（User Datagram Protocol）是无连接、不可靠的传输层协议，首部仅 8 字节，开销极小：

字段长度含义
源端口2 字节发送方端口（可为 0）
目标端口2 字节接收方端口
长度2 字节UDP 首部 + 数据的总长度
校验和2 字节覆盖伪首部 + UDP 首部 + 数据（IPv4 中可选，常为 0）

特点与适用场景：不建连、不重传、不排序、无拥塞控制。适用于对时延敏感、可容忍少量丢包的业务：DNS（53）、DHCP（67/68）、实时音视频、游戏等。

TCP 协议分析

TCP（Transmission Control Protocol）提供面向连接、可靠、有序的字节流服务。

TCP 首部结构

字段长度含义
源端口 / 目标端口各 2 字节标识两端应用进程
序列号（Sequence Number）4 字节本报文段数据的起始字节序号（SYN 报文中为初始序号 ISN）
确认号（Acknowledgment Number）4 字节期望收到的下一个字节序号（ACK 标志有效时才有意义）
数据偏移（Data Offset）4 bitTCP 首部长度，单位 4 字节（最小 5 = 20 字节）
保留3 bit置 0
标志位（Flags）9 bit见下表
窗口大小（Window）2 字节接收方通告的可接收字节数，用于流量控制
校验和2 字节覆盖伪首部 + TCP 首部 + 数据
紧急指针2 字节URG=1 时有效，指向紧急数据的末尾
选项（Options）可变MSS、窗口扩大因子、SACK、时间戳等

标志位（流量分析高频字段）：

标志含义典型场景
SYN发起连接 / 序号同步三次握手第 1、2 个包
ACK确认号有效握手后几乎所有包都带 ACK
FIN正常关闭连接四次挥手
RST强制重置连接端口关闭时的回应、异常中断
PSH催促接收方尽快上交应用层交互式数据
URG紧急指针有效极少使用

三次握手与四次挥手

sequenceDiagram
    participant C as 客户端
    participant S as 服务端
    C->>S: SYN（seq=x）
    S->>C: SYN+ACK（seq=y, ack=x+1）
    C->>S: ACK（ack=y+1）
    Note over C,S: 连接建立 ESTABLISHED
    C->>S: FIN+ACK
    S->>C: ACK
    S->>C: FIN+ACK
    C->>S: ACK
    Note over C,S: 连接关闭
  • 握手为什么是三次：双方都要确认对方的发送和接收能力正常，并交换初始序列号。两次无法让服务端确认客户端的接收能力。
  • 挥手为什么是四次：TCP 全双工，两个方向要分别关闭；服务端收到 FIN 后可能还有数据没发完，故 ACK 与 FIN 分开发送。

TCP 的攻防视角

  • 端口扫描识别（nmap 流量特征）：
    • SYN 扫描（-sS）：只发 SYN，收到 SYN/ACK 判开放（随后回 RST 断连），收到 RST 判关闭。
    • FIN/Xmas/Null 扫描：向关闭端口发异常置位包，会收到 RST；开放端口按 RFC 静默丢弃。
  • SYN Flood：大量伪造源 IP 的 SYN 耗尽服务端半连接队列。
  • TCP 会话劫持 / RST 注入：在可嗅探或猜解序列号的前提下伪造报文。

附：ICMP 协议分析

ICMP（Internet Control Message Protocol）是网络层的差错与控制报文协议，封装在 IP 中（协议号 1），是 ping 和 traceroute 的基础。

TypeCode含义
80Echo Request（ping 请求）
00Echo Reply（ping 应答）
30~15目标不可达（Code 细分：1=主机不可达、3=端口不可达、4=需要分片但 DF=1）
110TTL 超时（traceroute 利用此报文逐跳探测路径）
5—重定向（Redirect）

攻防视角：

  • 主机发现：ping 扫描、nmap -sn。
  • 路径探测：traceroute 发送 TTL 递增的 UDP/ICMP 包，靠途中路由器返回的 ICMP 11 报文定位每一跳。
  • ICMP 隧道：把数据封装在 Echo 载荷中做隐蔽 C2 通道（如 icmpsh、ptunnel），抓包特征为载荷异常大、内容非 ASCII、单向流量比例失衡。

流量分析实战速查

Wireshark 常用显示过滤器

目的过滤器
只看 ARParp
找 ARP 应答（排查欺骗）arp.opcode == 2
按 IP 过滤ip.addr == 192.168.1.1
按 MAC 过滤eth.addr == aa:bb:cc:dd:ee:ff
TCP 握手包tcp.flags.syn == 1 && tcp.flags.ack == 0
RST 包（找异常断连 / 扫描）tcp.flags.reset == 1
重传包tcp.analysis.retransmission
ICMP 不可达 / 超时icmp.type == 3 || icmp.type == 11
指定端口tcp.port == 80

分层分析思路

  1. 先看二层：源/目 MAC 是否符合预期？有无 ARP 洪泛或异常应答？
  2. 再看三层：TTL 是否异常（过小可能是伪造源或远端构造）？分片是否正常？
  3. 后看四层：握手是否完整？RST 出现在什么位置（判断对端拒绝还是中间设备拦截）？重传率如何？
  4. 最后看载荷：确认协议语义后再下结论，避免被”看起来正常”的包头误导。
